一、裝甲車用鋁合金闆簡介：

裝甲車用鋁合金闆爲７Ａ５２合金，屬於Ａｌ－Ｚｎ－Ｍｇ系可熱處理強化高強度鋁合金具有較高的比強度、較好的斷裂韌性和抗低周疲勞性能是兵器工業W一列入國内軍标的高強可焊鋁合金，該合金作爲炮架和裝甲結構件被廣泛應用於兵器工業領域。

７Ａ５２鋁合金闆化學成分分析如表1：

二、裝甲車用鋁合金闆焊接工藝測試

用２０００ｍｍ×１５０ｍｍ×３ｍｍ規格的７Ａ５２鋁合金闆３塊，２０００ｍｍ×５０ｍｍ×３０ｍｍ×５ｍｍ規格的７Ａ５２ 型材１根，根據現有闆材分别採用梯度式焊接工藝參數對闆對接、Ｔ 型接頭(不開坡口)、管闆(不開坡 口)、９０°支管焊接接頭類型進行焊接並在焊後研究 其外觀形貌同時進行無損檢測及破壞性檢驗其中射線檢測按ＩＳＯ１７６３６方法執行拉伸試驗按ＩＳＯ４１３６方法執行彎曲試驗按ＩＳＯ５１７３方法執行宏觀檢測按ＩＳＯ１７６３９方法執行顯微硬度按ＩＳＯ９０１５方 法執行。

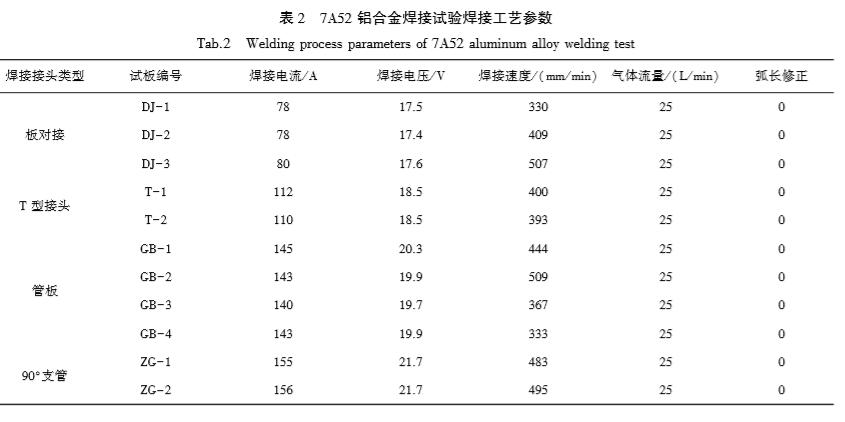

試驗採用階梯式焊接工藝參數如表2：

三、７Ａ５２鋁合金闆性能總結

(１)７Ａ５２鋁合金在焊接後表面成型良好産生飛 濺較小無咬邊、氣孔
、裂紋等焊接缺陷；

(２)７Ａ５２ 鋁合金焊接接頭抗拉強度達到２７４.８ ＭＰａ接頭系數０.５８因焊材與母材爲低強度匹配關系試樣斷裂位置均爲焊縫區接頭的抗拉強度實際 爲焊縫強度；

(３)７Ａ５２鋁合金焊接接頭的彎曲性能良好沒有 出現裂紋等缺陷；

(４)７Ａ５２鋁合金焊接接頭焊縫區硬度值Z低表；

明焊縫區爲焊接接頭Z薄弱區域ꎬ與拉伸試驗試件斷裂位置相符合 ；

(５)試驗結果表明７Ａ５２鋁合金焊接性能良好；

此種鋁合金闆焊縫表面成型良好産生飛濺較小、熔合情況良好、無氣孔、裂紋等焊接缺陷，焊縫表面狀态按照ＩＳＯ １７６３６方法對對接焊縫進行射線檢測表明各種類型焊接接頭檢測無缺陷。
